Merancang aplikasi berbasis database

MERANCANG APLIKASI BERBASIS DBASE MENGGUNAKAN ERD ATAU CLASS DIAGRAM-UML

A. Class diagram

 Menggambarkan Objek/Class Pada Sistem

      Contoh :

~ Object Class Program

~  Tabel Data Pada Database

B. Object-Class Diagram

• Attribut
• Operation/Function/Method
• RelationShip
• Note / Keterangan (Optional)

C. Relation-Class Diagram

D. Indikator Relation-Class Diagram

E. Indikator Variabel-Class Diagram

Contoh

Kasus reservasi tiket pesawat

Reservasi tiket pesawat merupakan suatu proses pembelian tiket pesawat yang dillakukan oleh passanger mulai dari melihat jadwal, pembayaran harga tiket, dan sampai pada tiket yang sudah dicetak dan siap digunakan.



Rekayasa ulang proses bisnis untuk reservasi tiket pesawat seperti gambar dibawah ini.

                    Tahapan perancangan sistem

Entity Relationship Diagram

Sebelum melakukan perancangan basis data dengan menggunakan ERD, maka terlebih dahulu ditentukan entity-entity yang akan terlibat beserta atributnya masing-masing, yaitu sbb :

1.      Entity Passenger, Attribute : Nama, no.KTP, alamat, Jenis kelamin,       dan No. Telepon.

2.      Entity Teller, Attribute: Nold dan Nama .

3.      Entity Data_Penerbangan, Attribute : No.penerbangan, Maskapai, kelas,asal, tujuan, waktu dan harga tiket.

4.      Entity Tiket, Attribute :No.tiket,No.KTP, Nama, No.Penerbangan, Kelas,Asal,Tujuan,  Tanggal,Pukul,dan No.rekening .

5.      Entity Login, Attribute :User.Id, dan Password

6.      Entity Bank, Attribute : NamaBank, Alamat, dan No. Rekening

Semua entity yang terlibat dalam perancangan telah ditentukan, maka selanjutnya dibangun tabel sesuai attribute yang dimiliki tiap entity.

1.Passenger

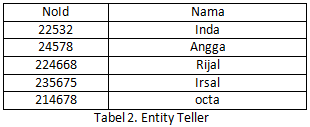

 2.Teller

3.Data penerbangan

4. Tiket

5. Login

6. Bank

Setelah tabel dan data yang disusun terbentuk, maka dilakukan perancangan basis data dengan menjelaskan hubungan antar entity menggunakan ERD.

Sehingga, diperoleh sbb :
